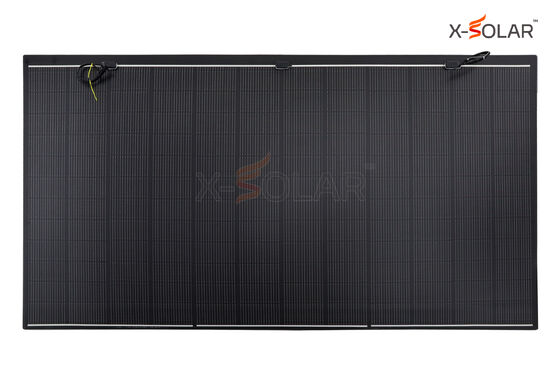

Módulo solar flexível sem moldura de 580W - XSFM-580-T2

standard packaging:	70 módulos por palete

Informações detalhadas

Descrição do produto

Informações detalhadas

Marca

X-SOLAR

Certificação

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Número do modelo

XSFM-580-T2

modelo:

XSFM-580-T2

Tipo de produto:

Módulo solar flexível sem moldura

Poder máximo (Pmax):

580 w

Tensão máxima do poder (Vmp):

44.19 V

Corrente máxima do poder (travesso):

13.13A

Voltagem em circuito aberto (Voc):

53,03V

Corrente de curto-circuito (Isc):

13,86A

Temperatura operacional:

°C -40 a +85

Tipo de célula:

TOPCon, 182 x 91 mm

Corrente máxima do fusível:

Tolerância do poder:

0 a +3%

Arranjo da pilha:

144 células (12 x 12)

Coeficiente máximo de temperatura de energia:

-0,26%/°C

Coeficiente de temperatura de tensão de circuito aberto:

-0,24%/°C

Coeficiente de temperatura atual de curto-circuito:

0,04%/°C

Caixa de junção:

Dimensões do módulo:

2260x1200x2,7mm

Peso do Módulo:

8,4 quilogramas

Carga estática frontal:

5400 Pa

Carga Estática Traseira:

Pa 2400

Tipo de conector:

MC4-compatible

Quadro:

Nenhum

Módulos por contêiner de 40 pés:

Destacar:

Painel solar flexível de 580 W

módulo solar de telhado ultraleve

painel fotovoltaico flexível durável

Descrição do produto

Módulo solar flexível sem moldura de 580W - XSFM-580-T2

A configuração sem moldura XSFM-580-T2 é um módulo solar flexível N-TOPCon de 580W. Mede 2260 x 1200 x 2.7 mm e pesa 8.4 kg por módulo.

Especificações elétricas em STC

Potência máxima (Pmax)	580 W
Tensão no ponto de máxima potência (Vmp)	44.19 V
Corrente no ponto de máxima potência (Imp)	13.13 A
Tensão de circuito aberto (Voc)	53.03 V
Corrente de curto-circuito (Isc)	13.86 A
Tolerância de potência	0 a +3%
Corrente máxima do fusível	25 A
Temperatura de funcionamento	-40 a +85 °C
Coeficiente de temperatura de Pmax	-0.26 %/°C
Coeficiente de temperatura de Voc	-0.24 %/°C
Coeficiente de temperatura de Isc	0.04 %/°C

STC: irradiância de 1000 W/m², temperatura da célula de 25 °C e espetro AM1.5.

Especificações mecânicas

Dimensões do módulo	2260 x 1200 x 2.7 mm
Peso do módulo	8.4 kg
Tipo de célula	TOPCon, 182 x 91 mm
Disposição das células	144 células (12 x 12)
Moldura	Sem moldura
Caixa de junção	IP68
Cabo de saída	4 mm²; comprimento líquido do cabo de 400 mm
Tipo de conector	Compatível com MC4
Carga estática frontal	5400 Pa
Carga estática traseira	2400 Pa

Referência do certificado de produto

O certificado TÜV SÜD Z2 124365 0002 Rev.01 inclui XSFM-580-T2 no anexo de modelos. Esta referência abrange apenas a configuração sem moldura de 1000 VDC. O titular é Jiangsu X-Solar Green-Building Technology Co., Ltd. Foi emitido em 2024-09-05, com validade indicada até 2029-09-02, sujeita às suas condições. Compare o certificado completo e o anexo com a configuração fornecida. Solicite os documentos correspondentes ao projeto.

Os valores de carga estática em Pa indicam a pressão admissível do módulo, não o peso adicional sobre a cobertura. O sistema instalado completo exige uma avaliação das condições do projeto.

Dados de embalagem

Módulos por palete	70
Módulos por contentor de 40 pés	1190

Confirme a disposição final da embalagem para a encomenda.

Condições de aplicação e instalação

Considere esta configuração sem moldura para projetos que exijam um módulo leve. Avalie a base da cobertura, capacidade de carga, geometria, fixação, vento, neve, drenagem e impermeabilização. Confirme a tensão do sistema, a curvatura permitida e as instruções de manuseamento da versão fornecida.

Perguntas frequentes

Esta configuração tem moldura?

Esta página abrange a versão sem moldura de 8.4 kg e 2260 x 1200 x 2.7 mm. As versões com moldura têm dados mecânicos e de embalagem diferentes.

Pode dobrar-se para transporte ou utilização repetida?

Não faça dobras neste módulo de cobertura. Não o flexione repetidamente. Siga as instruções específicas de transporte, suporte e manuseamento; confirme a curvatura permitida antes de projetar uma instalação curva.

O peso de 8.4 kg basta para validar a cobertura?

A avaliação deve considerar o sistema completo e a distribuição das cargas, incluindo fixações, cabos e equipamentos, além das cargas de vento, neve, construção e manutenção.

Fale connosco sobre o seu projeto

Envie a localização, desenhos ou fotografias da cobertura, quantidade, destino de entrega e prazo previsto. Indique o modelo exato na consulta.

Solicite informações do produto e uma proposta
